熱芯盒模具在使用的時候一定要嚴格遵守工藝紀律和操作方法，這樣才能有效的提高產品的質量，避免造成損失，今天浩天小編就來為大家介紹一下熱芯盒模具使用方法及注意事項，我們一起來了解一下吧！
一、熱芯盒模具操作方法
1、把熱芯盒模具加熱到160℃～180℃左右的溫度，然后保溫2小時；
2、待其降溫到100℃以下；
3、再繼續加熱到230℃～250℃左右，然后保溫2.5小時；
4、再等到它降到100℃以下；
5、zui后一步加熱到200℃～300℃試射制砂芯。
經過以上可以看出熱芯盒模具在使用前需進行多次的加熱、保溫、降溫、加熱的試模循環操作，這樣可以保證模具整體的穩定性、受熱變形均勻。
二、熱芯盒模具操作注意事項
在實際操作中需要嚴格遵守工藝紀律和操作規程，認真貫徹執行，這是產品質量的保障，否則不正確的操作容易造成損失，下面我們來看看在實際生產中我們需要注意哪些吧！
1、控制模具溫度
熱芯盒模具需要安裝熱電偶，用來測溫，安裝孔的位置也要嚴格控制，這樣才能更好的控制整套熱芯盒的溫度。模具的加熱溫度通常控制在200-320°C左右。溫度不能太高否則就會造成芯盒變形過大，如果長時間如此就會導致芯盒易變形造成報廢。
2、控制砂芯固化時間

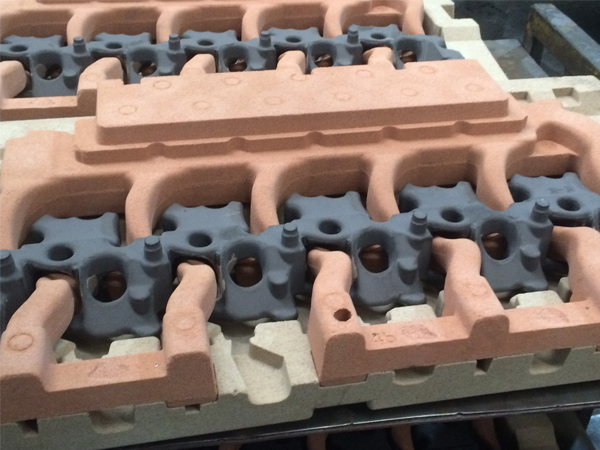

根據砂芯的厚薄、大小、形狀復雜程度、氣溫差異等情況選擇合適的固化時間，嚴格控制砂芯的加熱固化時間，可以使砂芯不會發生過度固化（燒焦），又不會不固化或固化層過薄（不熟），只有像這樣做到工藝與模具工裝緊密結合，才能保證產品的生產效率和質量。
經過以上介紹可知熱芯盒模具使用方法主要是經過多次的加熱、保溫、降溫、加熱的試模循環操作，在操作中要注意控制模具溫度及砂芯固化時間，以此保證產品的質量和生產效率。同時在生產中需要制定一套熱芯盒模具的保養措施，明確規定熱芯盒模具型腔的清理、存放等，確保模具不受外界因素沖擊和碰撞，減少模具受損造成的變形。洛陽浩天模具有限公司所制造的熱芯盒模具工藝優良、模具精度高、生產效率高，隨時歡迎大家致電或留言進行咨詢。
